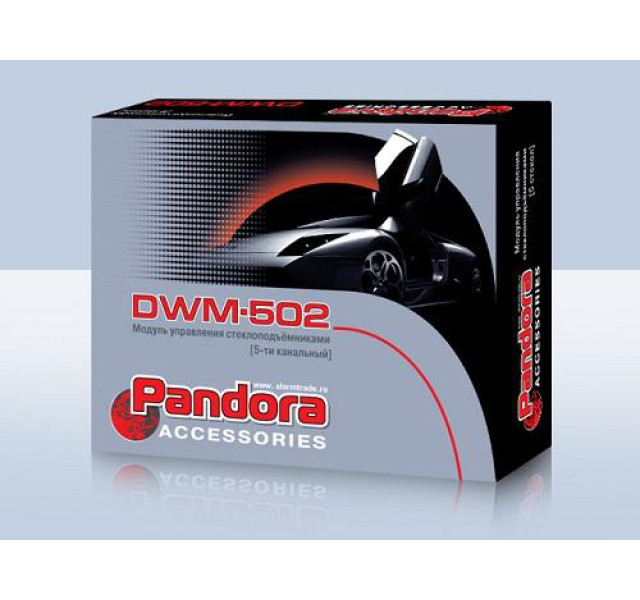

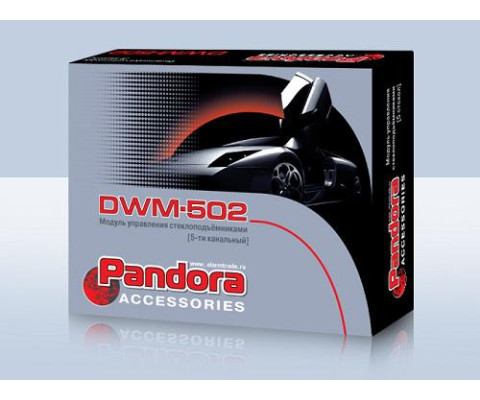

Интерфейс стеклоподъемников Pandora DWM-502

Описание

Интерфейс стеклоподъемников Pandora DWM-502

Модуль устанавливается стационарно на автотранспортном средстве и подключается к штатной проводке с напряжением +12В и общим отрицательным выводом аккумуляторной батареи, соединенным на массу. Модуль имеет климатическое исполнение У-2.1 (N-2.1) по ГОСТ 15150-69 и рассчитан на эксплуатацию при температуре окружающей среды от -40 до +85 С. Все компоненты модуля, входящие в комплект, должны устанавливаться только в салоне автомобиля. Защита корпуса модуля от попадания воды - категория IP40 по ГОСТ 14254-96. Модуль разработан и произведен с соблюдением требований по ГОСТ Р 50905-96. Модуль может управляться сигналом как «положительной», так и «отрицательной» полярности. Для этого необходимо подсоединить управляющий вывод охранной системы соответственно к «Желтому» или «Желто/Черному» выводу модуля. Длительность запускающего импульса должна быть не менее 300мс (0,3сек). Стеклоподъемники включаются модулем последовательно, после подачи запускающего импульса, в порядке, указанном на схеме, причем следующий канал включается после отработки предыдущего. Если стекло уже закрыто, то модуль сразу же переключится на следующий канал. Контроль закрытия осуществляется по электромагнитному шуму двигателя, причем если двигатель не останавливается (обрыв троса стеклоподъемника), то переключение на следующий канал произойдет принудительно через 15 сек. В целях предотвращения повреждения элементов модуля и защиты электромоторов стеклоподъемников программа микроконтроллера модуля не запустит повторно цикл если длительность импульса запуска превысит длительность отработки первого цикла, и отработав дважды подряд, циклы закрытия всех стекол, если импульсы запуска приходят слишком часто, будет игнорировать следующие запуски в течении одной минуты. В выключенном состоянии выводы каждого канала замкнуты между собой: «Белый»-«Белый/Красный», «Серый»-«Серый/Красный», «Синий»-«Синий/Красный», «Зеленый»-«Зеленый/Красный», «Оранжевый»-«Оранжевый/Красный». При включении канала, его выводы размыкаются, и маркированный «Красным» вывод посредством внутренних реле подключается к +12В («Белый/Красный», «Серый/Красный», «Синий/Красный», «Зеленый/Красный», «Оранжевый/Красный»). ВНИМАНИЕ: При подключении модуля важно убедиться, что к электродвигателю стеклоподъемника при отпущенных кнопках управления подведен «минус». (таким образом организовано управление стеклоподъемниками у большинства современных автомобилей). ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Наименование	Значение
Напряжение питания, В	9..15
Ток потребления, мА	3
Максимальный выходной ток, А	20
Тип запускающего импульса	Положительный или отрицательный, не менее 300мс.
Тип импульса на выходе «Расширение»	отрицательный не менее 500мс., 200мА
Тип импульса на выходе «Статус»	отрицательный, во время работы ,200мА
Контроль работы	электромагнитный шум двигателя.
Ограничение времени работы (на каждое стекло), сек	15±1
Количество коммутируемых каналов	5
Габаритные размеры, мм
Блок модуля	71x69x25
Упаковка	165x140x45
Защита электрических цепей:
Цепи питания	Автомобильные предохранители, схемная защита от переполюсовки и перенапряжения
Слаботочные выходные цепи	Схемная защита от короткого замыкания на массу
Входные цепи	Схемная защита от перенапряжения
Содержание драгоценных металлов, г	Нет
Масса брутто, не более, кг	0,370

КОМПЛЕКТАЦИЯ:

Блок модуля стеклоподъемников DWM-502	1 шт.
Жгут проводов с разъемом	1 шт.
Винт Ø 4,2х13	2 шт.
Руководство по эксплуатации	1 шт.
Ограничение времени работы (на каждое стекло), сек	1 шт.
